一、元件与设备代号
R – 电阻（Resistor）
C – 电容（Capacitor）
L – 电感（Inductor）
D – 二极管（Diode）
LED – 发光二极管（Light Emitting Diode）
Q – 三极管/晶体管（Transistor）
U或IC – 集成电路（Integrated Circuit）
F – 熔断器（Fuse）
K或KM – 接触器（Contactor）
KA – 继电器（Relay）
M – 电动机（Motor）
T – 变压器（Transformer）
S或SB – 按钮开关（Switch Button）
QF – 断路器（Circuit Breaker）
FU – 保险丝（Fuse）
二、电源与接地符号
AC – 交流电（Alternating Current）
DC – 直流电（Direct Current）
PE – 保护接地（Protective Earth）
N – 中性线（Neutral）
L – 火线（Live Wire，如 L1、L2、L3 表示三相电）
GND – 接地（Ground）
三、仪表与测量符号
V – 电压表（Voltmeter）
A – 电流表（Ammeter）
Ω – 欧姆表（Ohmmeter）
W – 功率表（Wattmeter）
Hz – 频率（Hertz）
四、控制与保护符号
NO – 常开触点（Normally Open）
NC – 常闭触点（Normally Closed）
COM – 公共端（Common）
ON/OFF – 开关状态
UV – 欠压保护（Under Voltage）
OV – 过压保护（Over Voltage）
OC – 过流保护（Over Current）
五、常见参数单位
V – 伏特（电压）
A – 安培（电流）
Ω – 欧姆（电阻）
F – 法拉（电容）
H – 亨利（电感）
W – 瓦特（功率）
kWh – 千瓦时（电能）
六、其他常见符号
P – 功率（Power）
I – 电流（Current）
E – 电动势（Electromotive Force）
PF – 功率因数（Power Factor）
THD – 总谐波失真（Total Harmonic Distortion）

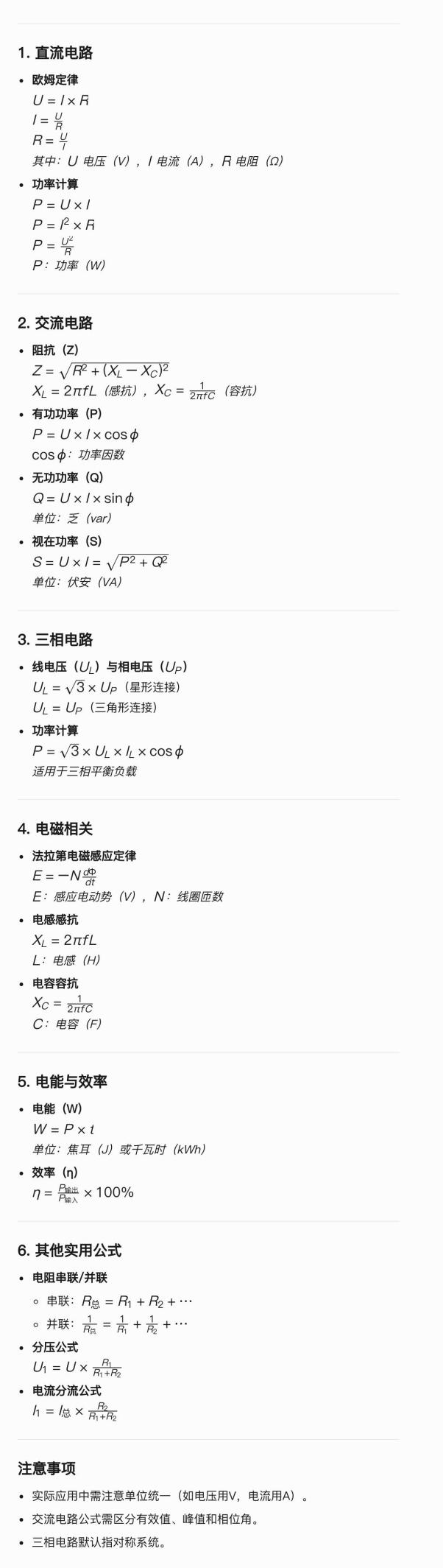

常用公式
